WaveDriver200

型号:WaveDriver200

品牌:美国PINE

产地:美国

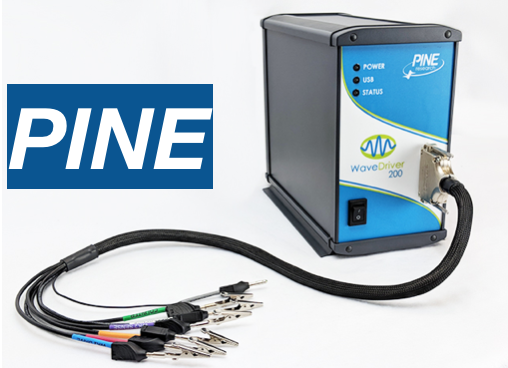

PINE公司推出新一代WaveDriver200恒电位仪/恒电流仪/零电阻电流计,可以用于两电极、三电极、四电极模式,具有交流阻抗功能(EIS),可以广泛地应用于燃料电池、锂电池、太阳能电池、隔膜、超级电容器、传感器、涂层、缓蚀剂、物理化学等研究领域,经典应用为旋转圆盘圆环电极(RRDE)测试。



主要特点:

高性价比、双恒电位仪(四电极模式)、RRDE测试功能强大(6种测量模式)、EIS交流阻抗测试功能强大、软件功能强大(可建测试模板、可编程测试等)。



详细介绍:

接线:两电极、三电极、四电极模式

具备浮地功能

最小电压分辨率:78μV

最小电流分辨率:3.13pA

转换速率:最快10 V/μs

纹波噪声:<10mVRMS

模拟数字转换器:16bit

顺从电压:±17V

泄漏电流:<10pA

带宽(3dB):>15 MHz

最大采样点:1000万个/每次实验

仪器尺寸:160(宽)*255(高)*324(长)mm

仪器重量:4.6kg

IR补偿:交流阻抗法(EIS)、电流中断法(CI)、正反馈法(PF)



EIS交流阻抗参数

交流阻抗频率范围:10μHz-1 MHz

频率精度:±10ppm

数据曲线:Lissajous、Bode、Nyqusit、 Mott-Schottky

数据模型:Circuitfit、Transmissionline、Kramers-Kronig

Circuit fitting方法:修正的Levenberg-Marquardt法、Simplex法、Powell法

Circuit fitting选项:动态选择点、单位和参数

扫描方式:线性、对数、自定义



RRDE测试方法

Rotating Ring-Disk Voltammetry 旋转圆盘圆环电极测试方法(RRDE)。        RRDE方法包含6种测试模式,功能强大。

Collection Mode:盘电极设置CV或LSV方法,环电极设置恒电压CA方法;

Shielding Mode:盘电极设置恒电压CA方法,环电极设置CV或LSV方法;

Window Mode:盘和环电极同时设置CV或LSV方法;

Diametric Mode:盘电极和环电极同时设置CV或LSV方法,但是呈镜像测试;

Galvanostatic Mode:盘电极设置CV方法,环电极设置恒电流CP方法;

Galvanostatic ShieldingMode盘电极设置恒电流CP方法,环电极设置CV方法。



电压参数

最大施加电压:±15V

准确性:±0.2%(设定电压)、±0.05%(测量电压)

电压量程:3档(±2.5 V, ±10 V, ±15 V)

电压分辨率:对应上述3档量程分别为78 μV/bit、313 μV/bit和469μV/bit



电流参数

最大施加电流:±1A

适用电流工作范围:±5pA到±1 A

准确性:±0.2%(设定电流)、±0.05%(测量电流)

电流量程:8档(从±100 nA到±1 A)

电流分辨率:0.0031%



电化学方法

Open Circuit Potential 开路电位法(OCP)

Bulk electrolysis 电解法(BE)

Cyclic Voltammetry 循环伏安法(CV)

Linear Sweep Voltammetry线性扫描伏安法(LSV)

Spectroelectrochemistry 光谱电化学测试方法(SPECE)

Staircase Voltammetry 阶跃伏安法(SCV)

Chronoamperometry 计时电流法/恒电位法(CA)

Double Potential StepChronoamperometry 双电位阶跃计时电流法(DPSCA)

Cyclic StepChronoamperometry 循环阶跃计时电流法(CSCA)

Chronopotentiometry 计时电位法(CP)

Ramp Chronopotentiometry斜坡计时电位法(RCP)

StaircasePotentiometry  阶跃计时电位法(SCP)

Cyclic StepChronopotentiometry 循环阶跃计时电位法(CSCP)

Differential pulseVoltammetry 差分脉冲伏安法(DPV)

Square-Wave Voltammetry 方波循环伏安法 (SWV)

NormalPulse Voltammetry 常规脉冲伏安法(NPV)

RotatingMethods 旋转圆盘圆环电极测试方法

RotatingDisk Voltammetry (RDE)

RotatingDisk Koutecky-Levich (KL-RDE)

RotatingDisk Electrolysis (BE-RDE)

RotatingDisk Chronopotentiometry (CP-RDE)

RotatingDisk Ramp Chronopotentiometry (RCP-RDE)

RotatingRing-Disk Voltammetry (RRDE)

RotatingRing-Disk Electrolysis (BE-RRDE)

RotatingRing-Disk Koutecky-Levich (KL-RRDE)

Corrosion Methods 腐蚀电化学方法

Linear PolarizationResistance (LPR)

Rotating CylinderVoltammetry (RCE)

Rotating CylinderElectrolysis (BE-RCE)

Rotating CylinderEisenberg Study (EZB-RCE)

Rotating Cylinder Open CircuitPotential (OCP-RCE)

Rotating CylinderPolarization Resistance (LPR-RCE)

Rotating Cylinder Chronopotentiometry(CP-RCE)

Rotating Cylinder Ramp Chronopotentiometry(RCP-RCE)
