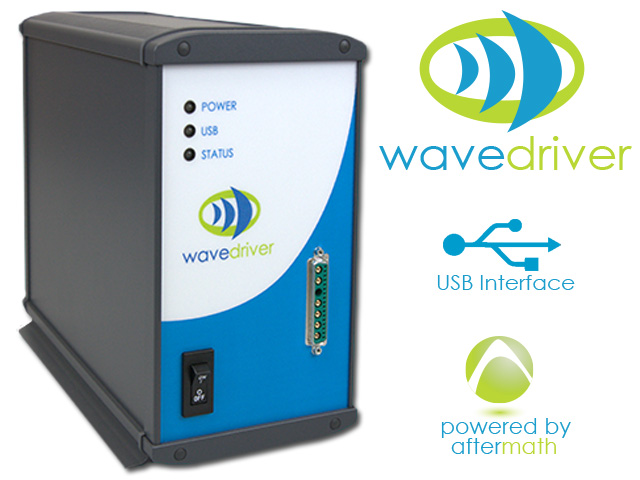

WaveDriver 40 双恒电位仪

WaveDriver 40 双恒电位仪

    WaveDriver 40是一款多用途的真正集成了双恒电位仪的电化学工作站。它搭配对电极和参比电极,可以控制一个或两个工作电极在同一电化学体系中进行操作,是开展RRDE旋转环盘伏安法研究的理想装置。



特点:

1. 集成双恒电位仪:可连接一个或两个工作电极,连接简单,无需适配接头

2. 施加/测量电流:±100 nA ~ ±1 A

3. 施加/测量电压:±2.5 V,±10 V,±15 V

4. 测量技术:支持所有流行的恒电压或恒电流扫描技术,如BE、CV、LSV、CA、DPV、SWV、NPV、ASV、OCP、ZRA、RCP等

5. 定制包:RRDE(旋转环盘)、RDE(旋转圆盘)、RCE(旋转圆柱)、光谱电化学

6. AfterMath软件:强大的绘图、分析、数据转换功能



应用:

RRDE(旋转环盘)

RDE(旋转圆盘)

RCE(旋转圆柱)

光谱电化学



技术参数:

工作电极通道数:2

测量电流:

档位:±1 A、±100 mA、±10 mA、±1 mA、±100 μA、±10 μA、±1 μA、±100 nA

分辨率:31.3 μA、3.13 μA、313 nA、31.3 nA、3.13 nA、313 pA、31.3 pA、3.13 pA

精度:设定值的±0.2%;档位的±0.05%

泄漏电流:<10 pA,25℃

自动量程:有

实际电流范围:20 pA~1.0 A

ADC输入:16 bits

过滤器:10 Hz、30 Hz、100 Hz、1 kHz、10 kHz(二极低通贝塞尔滤波)

施加电流:

档位:±1 A、±100 mA、±10 mA、±1 mA、±100 μA、±10 μA、±1 μA、±100 nA

分辨率:31.3 μA、3.13 μA、313 nA、31.3 nA、3.13 nA、313 pA、31.3 pA、3.13 pA

精度:设定值的±0.2%;档位的±0.05%

DAC输出:16 bits

功率放大器(对电极放大器):

输出电流:±1.0 A(最大)

短路限流:1 A和100 mA档 <1.3 A;10 mA~100 nA档 < 200 mA

顺从电压:>±17 V

带宽:>2.5 MHz

噪音和脉动:<35 μVRMS(2 MHz)

转换速率/上升时间:10 V/μs

静电计(参比电极放大器):

输入阻抗:>1013 Ω,同时<10 pF

输入电流:<10 pA泄漏电流,25℃

CMRR:0~1 kHz时>100 dB;10 kHz时>74 dB

静电计带宽:>15 MHz (3 dB)

测量电压:

档位:±15.0 V、±10.0 V、±2.5 V

分辨率:469 μV、313 μV、78 μV /DAC bit

精度:设定值的±0.2%;档位的±0.05%

ADC输出:16 bits

过滤器:10 Hz、30 Hz、100 Hz、1 kHz、10 kHz(二极低通贝塞尔滤波)

施加电压:

档位:±15.0 V、±10.0 V、±2.5 V

分辨率:469 μV、313 μV、78 μV /DAC bit

精度:设定值的±0.2%;档位的±0.05%

DAC输出:16 bits

CV扫描速度(最小):10 μV/s (469 μV/46.9 s、313 μV/31.3 s或78 μV/7.8 s)

CV扫描速度(最大):75 V/s

数据采集:

时钟分辨率:10 ns

采样点间距:80 μs(最小)

同步性;同时采集所有模拟输入信号

数据点数量:每个测试<1000万

EIS阻抗:否

电源:输入100~240 VAC,1.4~0.7 A,50~60 Hz;输出24.0 VDC(±5%),5.0 A

设备尺寸:160×324×255 mm

设备净重:4.6 kg

工作温度:10~40℃

工作湿度:最大80%RH,无凝结水

接口:USB
