DSR-M旋转圆盘圆环电极装置

品名:旋转圆盘电极装置

型号:DSR-M

产地:中国



【DSR-M旋转圆盘电极主要技术参数】

(1)转速:50-10000rpm,电机功率0.02马力,采用银碳刷接触连接。系统默认(非调整)1mv@1RPM,误差<1%。

(2)碳刷:卓越的镀银工艺,形成优异的抗干扰性能,接触电阻极小,可有效降低电流采集误差,使用寿命长。

(3)控制:分体控制,可拆式结构,方便置入手套箱。具有信号输入/输出接口,可通过输入外部信号(来自电化学工作站)控制转速;可将转速信号输出至测试设备(示波器)或用来控制其它设备。

(4)防爆:最新防爆设计,保证人身与设备安全。

(5)旋转杆:长度170mm,外径:15mm,适用于各种电解池,方便与其它仪器联用,还有不同型号旋转杆供不同研究使用,内螺纹。

(6)转速控制:可通过控制器无极调节转速,也可通过配套电化学工作站,通过控制线直接控制转速。

(7)盘电极:外螺纹设计,接触更好,信号传输稳定。盘材质:玻碳,外层材质:特氟龙,盘电极直径:5.0mm,电极外径:15mm,温度室温。

(8)盘环电极:外螺纹设计,接触更好,信号传输稳定。盘材质:玻碳,环材质:铂,外层材质:特氟龙。盘环间隙<=320μm。盘环尺寸精度:0.01mm。盘直径:5.61mm,环内径:6.25mm,环外径:7.92mm,电极头收集效率37%。

(9)产品升级:可换盘旋转圆盘电极通过独特的U-CUP,可以收集反应剩余产物,自行置入圆盘,可以有效降低使用成本,并且可以选择盘电极材料,拓展研究范围。

(10)服务:提供原厂认可的安装、培训服务,供货时提供原厂授权证明文件。

(11)主体元件:旋转圆盘圆环电极装置、旋转杆。



DSR-M旋转圆盘电极的主要特点

DSR-M旋转圆盘电极,其转速为LED显示,通过LED下面的旋钮,可以调节转速,调节范围为50到10,000 RPM。

DSR-M旋转圆盘电极面板上还带一个电压信号输出接口,外接电压表或数据采集系统,就可以显示电压信号的变化。如果需要,也可以通过面板上的接口,利用一个外接信号源,来调节转速。外接信号源可以是正弦波、方波,以及其它的波形。

DSR-M旋转圆盘电极系统的外部加速特性,使得旋转圆盘电极装置的转速可以随外接波形同步改变。这个特点特别适用于水动力调节方面的应用。

DSR-M旋转圆盘电极很容易拆装,保存空间也不大。主机可以方便地上下移动,和电解池连在一起,做电极的浸没或撤除实验。

DSR-M旋转圆盘电极底座采用耐化学腐蚀的聚丙烯材料。可以方便地置入手套箱,做非水体系研究。

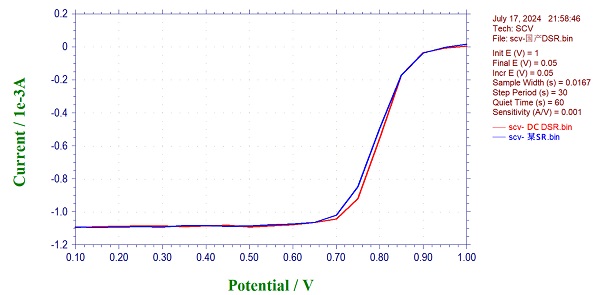

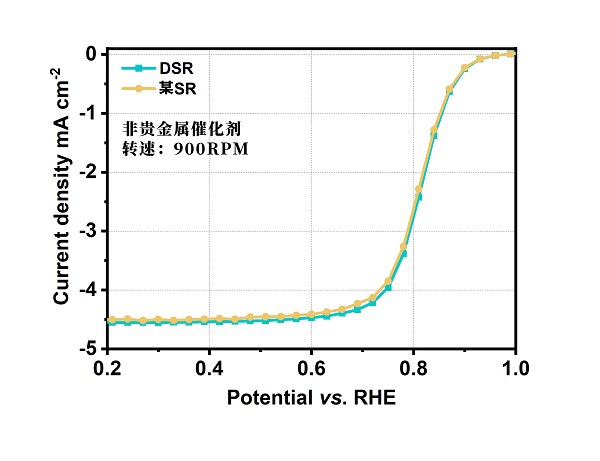

DSR-M 用户测试数据





1、DSR-M与某SR的起始电位基本一致,表示在电化学开始阶段,两者的响应基本一致

2、半波电位,DSR-M更高,表示其测出的性能要优于某SR

3、极限电流密度基本一样,表示在处理同一量级的电流时,在物质传输效率方面性能相近,二者响应基本一致


【DSR-M旋转圆盘电极典型应用】

DSR-M旋转圆盘电极与电极、电化学工作站联用,满足多样化科研实验需求,适用于:

氢燃料电池催化剂研究及评价

锂空气电池研究

电化学动力学研究

氧还原反应(ORR)研究

氧析出反应(OER) 研究

氢析出反应(HER)研究

二氧化碳还原反应(CO2RR)研究

缓蚀剂评价及研究

金属材料腐蚀电位研究等
