什么是980燃料电池测试系统?这篇文章告诉你

DC 980系列燃料电池测试系统是一款应用质子交换膜燃料电池测试的仪器,自上市以来,980系列燃料电池测试系统得到市场广泛认可,已在国内多所高校部署应用。


什么是980燃料电池测试系统,它有哪些技术特点,它与进口设备有何不同之处?这篇文章告诉你。



一、产品介绍

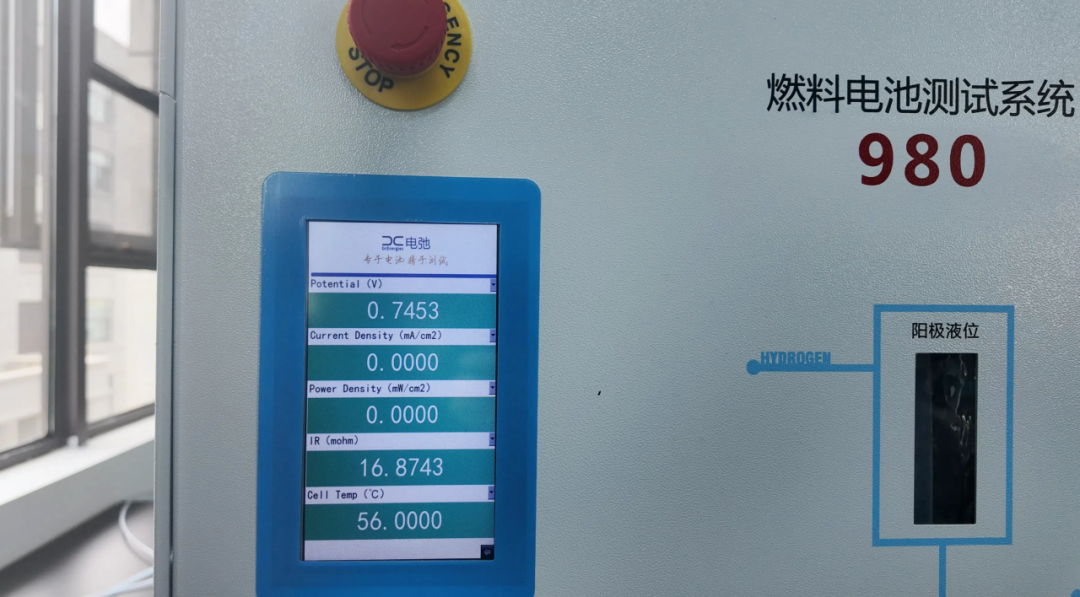

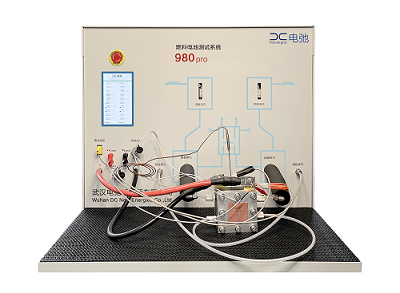

980燃料电池测试系统


品牌:电弛新能源

型号:980/980Pro

产地:湖北武汉

用途:进行质子交换膜燃料电池多参数极化曲线测试,完成性能评估、耐久性控制策略研究等工作。


主要功能:

燃料流量/湿度/温度控制及回传量测

内阻测量

电池性能拉载

多段式电流范围切换功能

恒电流/恒电压恒/功率负载控制模式

半电池电性分析功能

浓差实验

气体计量比测试

毒化测试

其他多样化实验测试


二、技术优势


DC 980燃料电池测试系统坚持高标准设计研发,全面对标进口设备,整体性能达到国际先进水平。具有“0V启动、自动背压、0-100%气体配比、240A大电流”技术特性。


1、0V启动,负载测试so easy

一个单体燃料电池产生不超过1V的电压,对于燃料电池这类低电压能源而言,在低电压状态下负载较大电流就成了测试难点,如果从最小电压或0电压状态下开始测试,以获取相关实验数据,就面临着大电流过载的问题。

980Pro燃料电池具备“0V启动”的特点,能够满足0V启动实验需求,轻松应对过载测试,设备运行可靠,无任何影响。


2、自动背压,反极也能测试

背压是对进入燃料电池系统的空气进行压力调节,为燃料电池的阴极供给适宜状态的空气(氧气),直接影响燃料电池性能效率。背压过高或过低会导致气体流量较大波动,对燃料电池系统产生危害。

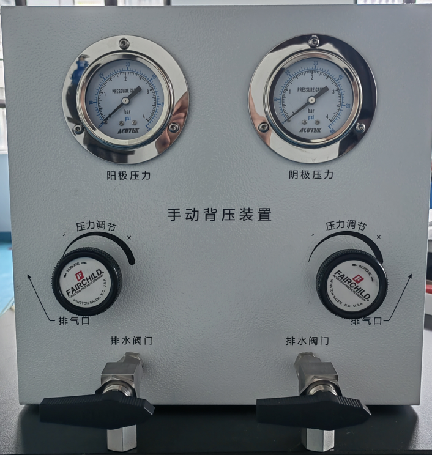

背压有手动背压与自动背压两种形式,二者区别类似汽车手动挡/自动挡。手动背压由实验人员手动操作,实验数据易受人为干预影响;自动背压由计算机软件自动化控制,连续长时间稳定调控测试。

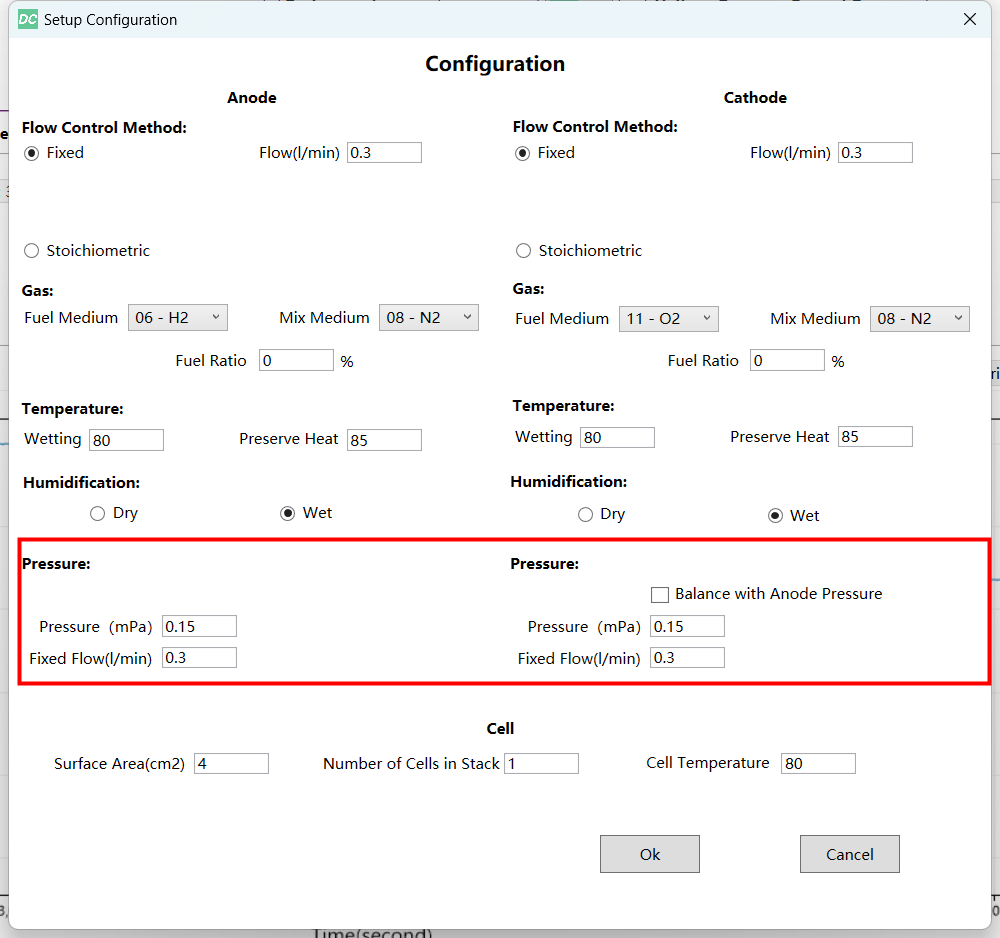

980Pro是一款集成自动背压控制的测试平台,集成设计的优点让实验台面更清爽,也便于操作调试,性能测试响应更快。


(980Pro 自动背压控制,测试更便捷)


980Pro自动背压 vs 无背压

—— PEM测试中,带背压比不带背压性能提升20%以上


980Pro自动背压 vs 手动背压

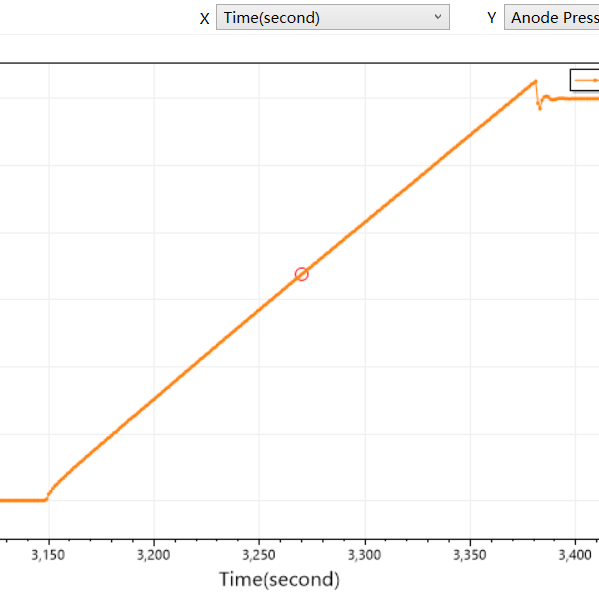

—— PEM测试中,自动背压操作响应更加迅速,压力调节更加平顺


980Pro自动背压 vs 非集成自动背压

—— 数据实时监控预警,全程跟踪压力调节动态


3、0-100%气体配比,独特优势

980Pro有一个独特的技术优势就是“0-100%气体配比”功能,它帮助研究人员燃料电池系统中气体组分、量比、特性、消耗速率等信息,开发优化燃料控制策略,提升燃料电池运行性能效率与经济性。


N2与O2配比


在氧传输测试中,氮气与氧气配比

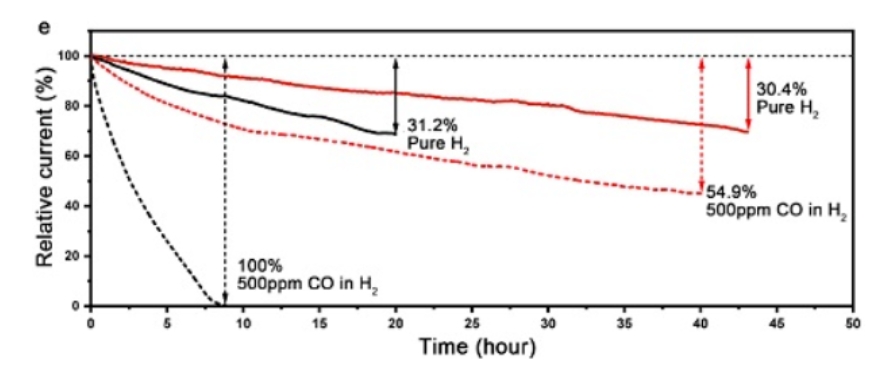

CO与H2配比


一氧化碳毒化测试中,一氧化碳与氢气配比


4、240A大电流,助力高性能研究

燃料电池的特点是单节电芯电压低,但电流大。若要进行高性能燃料电池技术研究,就必须选择具备“大电流”功能的测试开发平台。

980Pro燃料电池测试系统具备240A大电流特性,可测试较大尺寸质子交换膜(PEM),可搭配最大20A的电化学工作站,对于高性能膜电极技术验证具有重要帮助。

还可以定制化设计,定制更大电流功能,满足更高性能电池技术研究需求。




三、产品理念

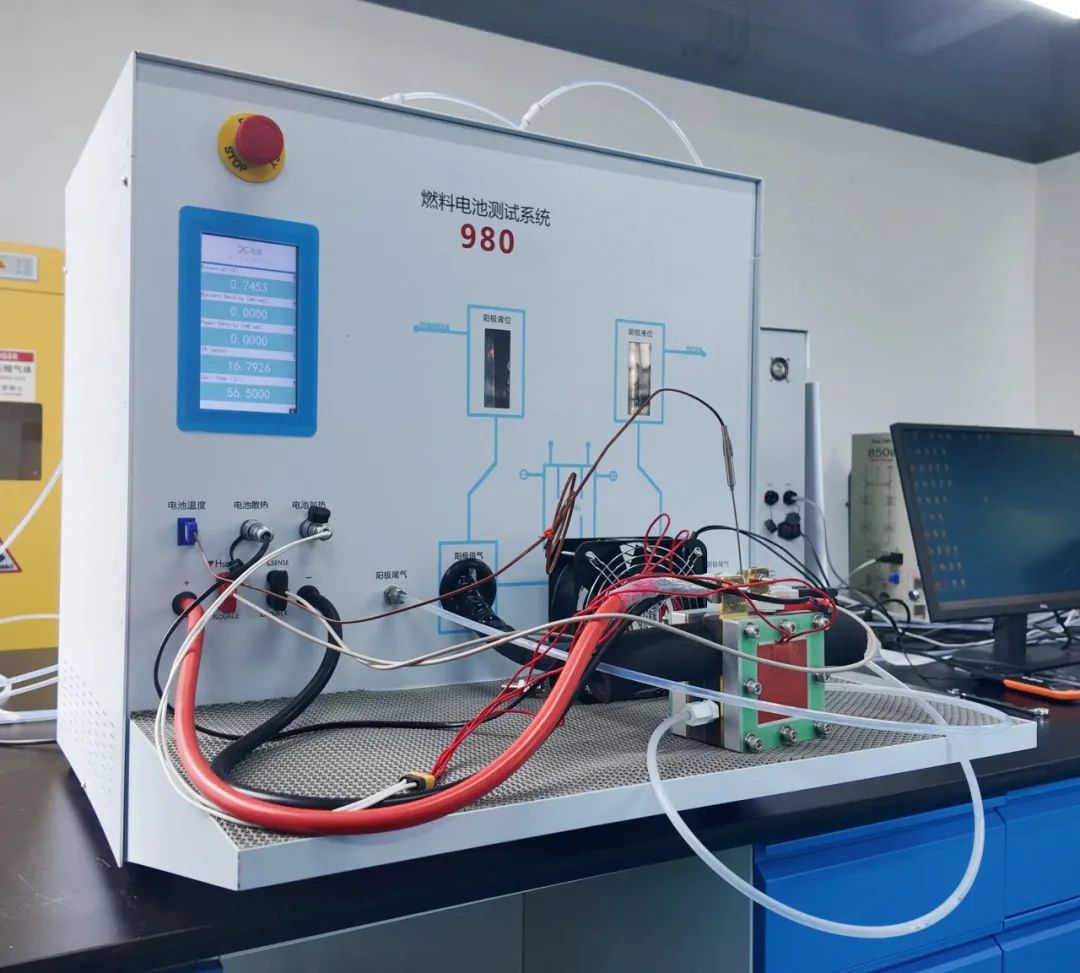

桌面式设计,台面更清爽


国内很多实验室仪器众多,空间有限,合理的仪器尺寸是一个需求点。仪器太大,没有放置空间;仪器太小,功能又不丰富。

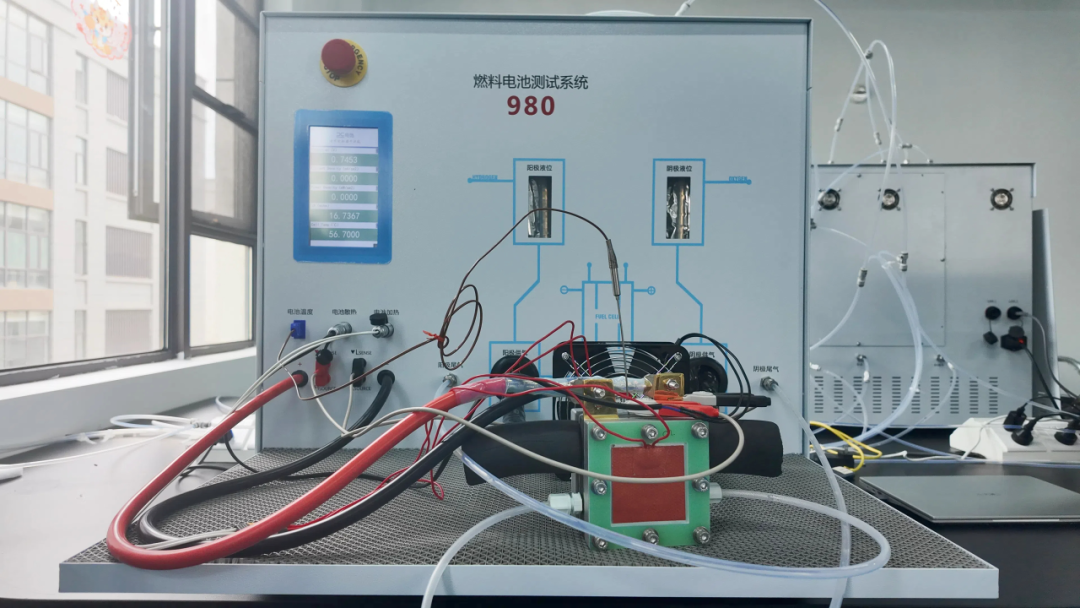

980系列研发团队综合调研,研制了桌面式结构的测试平台,占地不到1㎡,内部管路高度集成,测试台面清爽,外观简洁,各项运行参数一目了然,非常适合中国实验室操作习惯。


四、980燃料电池测试系统 vs 进口设备

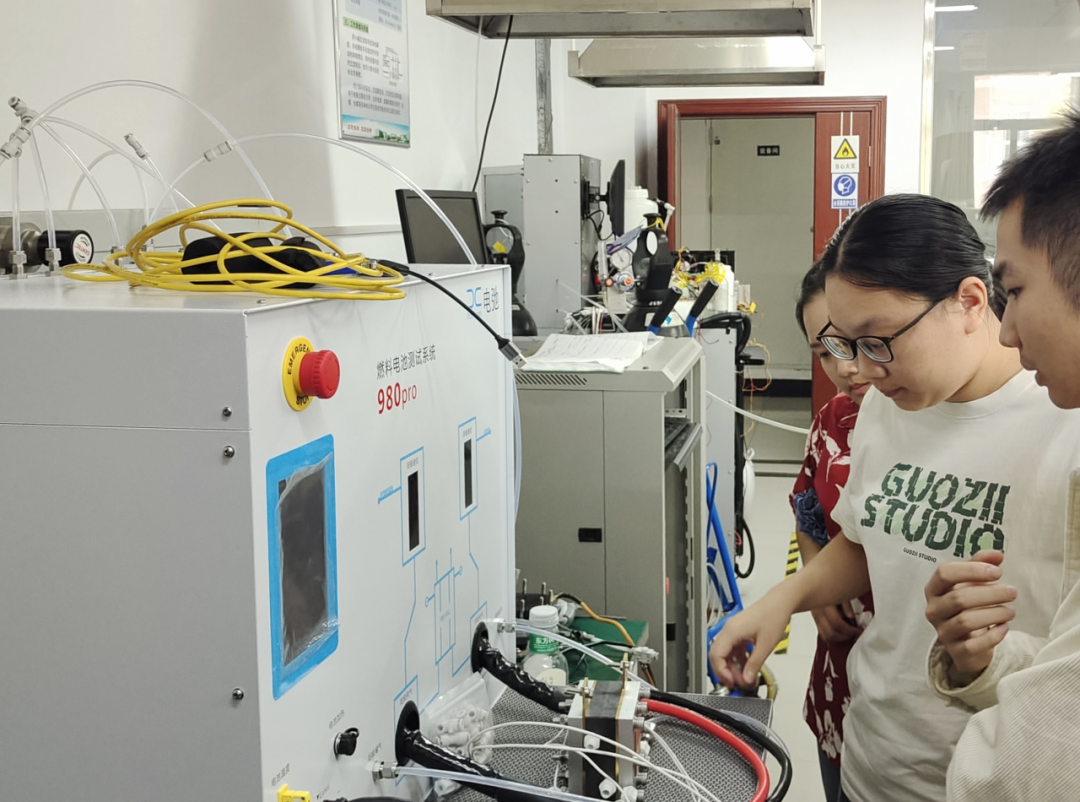

在日常访谈中,有老师同学提到了进口品牌燃料电池测试系统,想了解980燃料电池测试系统与它的区别,这里也简单介绍一下。

01、背压控制不同

进口品牌燃料电池测试系统需要外置升级背压装置,而980Pro燃料电池测试系统内部集成背压装置。

内部集成vs需要外置,这是二者的一大区别


某进口品牌测试系统需额外升级自动背压模块



980pro内部集成自动背压模块,无须外置,外观更简洁


02、气体配比功能不同

进口品牌燃料电池测试系统没有气体配比功能,980Pro标配0-100%气体配比功能。

有气体配比vs无气体配比,不言而喻。


03、内阻测量方式不同

进口品牌燃料电池测试系统的内阻测量方式采用“电流遮断法”,这一技术缺点在于需要电流启动后方可进行测量,不能随时测量。980Pro燃料电池测试系统测内阻则更方便,无论是否有电流,都可以使用。

随时测量vs不能随时测量,内阻测量方式有区别。
