活塞圆筒装置(Depths of the Earth)


我公司代理的美国DEPTHS高压设备研究公司QuickPress高温高压合成装置,是一种体积小巧(只需120×60×60cm的工作区域),操作简便,在高温条件下可产生高压的活塞圆通装置。系统包括主机、冷却水循环设备、组装件、成型工具和样品仓焊接设备。 经过实验测定,该设备可达到静水压力30 Kbar(3万个大气压;精确度±0.2 Kbar)、温度2200℃(精确度±2℃),样品的核心长度可达4mm,温度场均一稳定。 该仪器广泛应用于高温高压实验研究领域,可进行有关地球科学、高压物理、凝聚态物理、固体化学、材料科学等方面的研究。

主要应用

高温等静压研究
热力学研究
电学研究
新材料合成,包括新型陶瓷材料、高温超导结构、无定形氮化物和磷化物、金属氢化物和其他材料科学课题

操作条件

压力范围:3-40kb
温度范围 :25℃-1800℃
最大淬火速率:300℃/秒
可控制加热和冷却速率
样品尺寸(3mm外径,8mm长度)使用0.4″ 内径压力盘可加压到40kb
样品尺寸(5mm外径,10mm长度)使用0.5″ 内径压力盘可加压到25kb
样品尺寸(7mm外径,15mm长度)使用0.75″ 内径压力盘可加压到10kb
运行持续时间  可以从进分钟到几个月

仪器附件

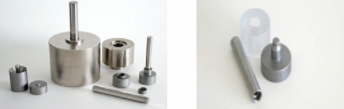

成形工具

定做的成形工具可帮助实验人员在自己的实验室里将加热炉腔组装件制作出来。
氯化钠件成形工具
氯化钠空心柱模具   成形杆和导向柱组装件   氯化钠实心柱模具
样品埚成形工具
样品埚盖模具   带有安全轴的抽取活塞


温度控制器


在操作QuickPress过程中,用于监控温度、电流和电压,易操作,安全性强,特点如下:
自动/手动操作
前面板编程
可编程单段斜坡/浸泡(最大速率100℃/分钟,最小速率:3℃/分钟)
无限的运行时间
百分比输出指示
多重调谐模式:自动调整的PID,PID控制,或通断控制
自我诊断与故障指示
非挥发性记忆体保留参数,没有备用电池的全过程
密码保护
℉,℃,或工程单位显示
可扩展的记录输出,0至10伏直流

水循环系统

温度范围5℃至+40℃间
冷却能力1500瓦在15℃(60赫兹)/ 1000瓦在15℃(50赫兹)
温度稳定性+ / - 0.1℃
水库容量7.2升
尺寸70 × 36 × 63cm
电源要求115伏,60赫兹,15放大器或230伏,50赫兹,8安培


实验准备

底塞和绝缘体
热电偶线绝缘体
氧化铝热电偶绝缘体
氧化铝绝缘片
可粉碎氧化镁空心柱
氧化铝胶
石墨加热炉
底塞支撑块绝缘体
加热炉玻璃绝缘体
铅箔
玻璃棒
只适用于高温试验(T>950℃)


实验室要求

20安培,220-240伏特电源,在最小2巴压力下,最小冷却水流速1升/分,水温<30℃

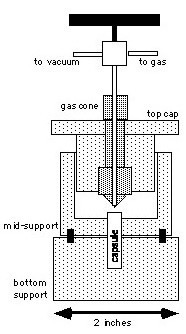

气体填充装置

在高温高压试验中,可将气体和气体混合物填充进贵金属样品舱中。
