RRDE用于OER法拉第效率测试
电催化分解水析氧（OER）研究过程中，法拉第效率（FE）是一个非常关键的指标，以下浅谈两种测量FE的方法。

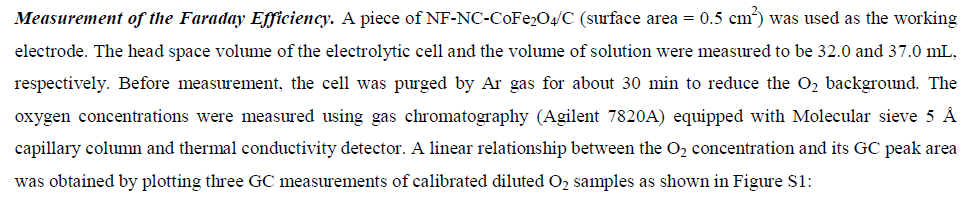

第一种方法是通过先测量O2的实际产量，一般是用色谱测量，再除以O2的理论产量得到法拉第效率。具体过程如下所示：
（文献参考：Lu XF, et al., Adv. Mater. 2017, 29, 1604437）

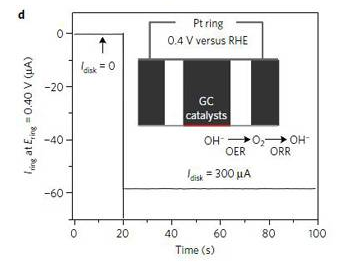

第一种方法需要用到气相色谱，涉及到电解池顶空体积的推算和色谱标样的校准，操作较为复杂。如果研究人员实验室有旋转圆盘圆环电极RRDE，可以直接采用RRDE测试FE，操作更为简单。如下图所示，测量原理是在盘电极上加一个恒电流OER产生氧气，在环电极上加一个恒电压ORR消耗氧气，通过盘电流、环电流以及盘环电极的收集效率即可计算法FE。
（附图来源：Zhao SL, et al., Nature Energy, 2016, 16184.）
值得注意的是盘电极上施加恒电流，环电极上施加恒电压，需要用到双恒电位仪/双通道电化学工作站，并且需要软件支持此测量方法。PINE公司的WaveDriver200双恒电位仪提供6种四电极测量模式（盘电极、环电极、参比电极、对电极）。除了常见的Collection模式（盘上CV或者LSV，环上恒电压）以外，还有其它5种测量模式，可以提供恒电流、恒电压、电流扫描等测量方式。
理化公司（香港）是PINE公司中国总代理，可以提供旋转圆盘圆环装置、恒电位仪/电化学工作站、光谱电化学综合系统等系列产品及技术咨询服务，欢迎咨询！
